T-LINE

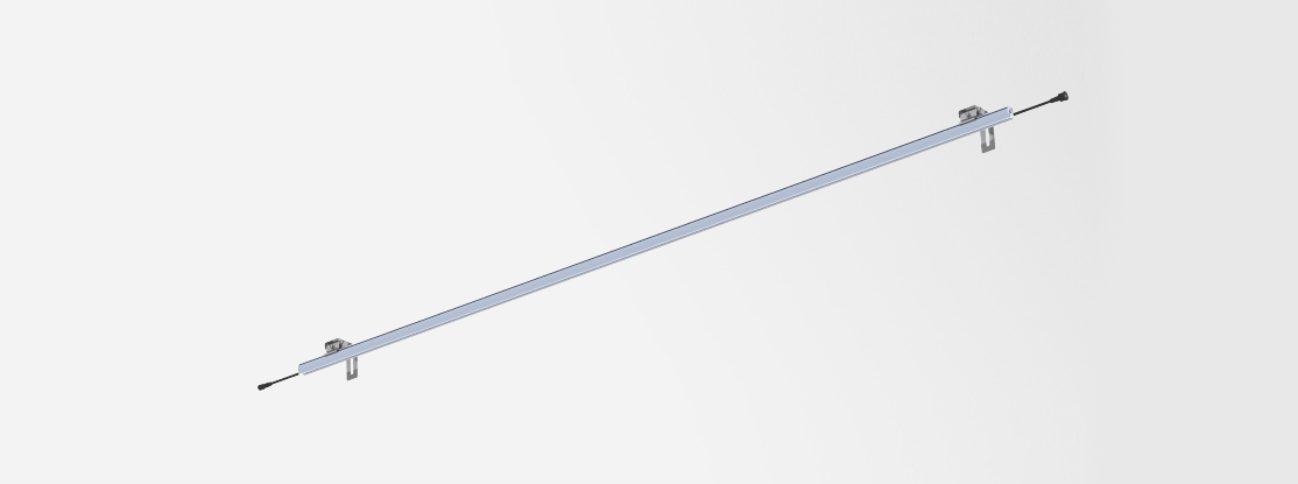

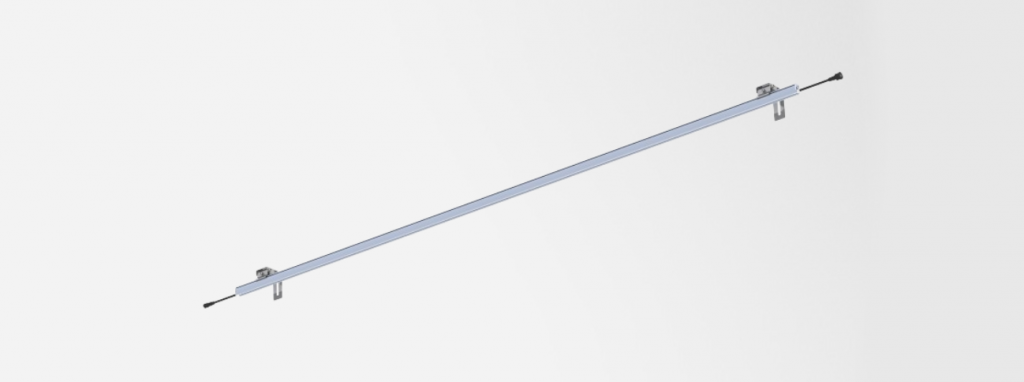

T-LINE est un système innovant de balisage, d’éclairage et d’urgence conçu pour améliorer la sécurité dans les tunnels. Ce système intègre une technologie LED de pointe, garantissant une efficacité exceptionnelle et une consommation électrique minimale.

Son design est spécialement conçu pour fournir un éclairage à basse hauteur sans causer d’éblouissement, ce qui est crucial dans ce type d’environnements. En tant que système continu, l’effet gênant de scintillement (‘flicker’) souvent rencontré avec les systèmes d’urgence individuels est complètement éliminé. De plus, son design linéaire modulaire assure une uniformité absolument parfaite, couvrant jusqu’à 50 mètres linéaires par luminaire.

TÉLÉCHARGEMENT

Versions de T-LINE

T-LINE
3.200lm
45W
(133lm par module)

CARACTÉRISTIQUES TECHNIQUES

Durabilité :

  • Valorisation: 97.84%.
  • Empreinte carbone maximale: 0,0117 kg kW/h de CO2.

Marque CE:

  • Oui.

Conformité RoHS :

  • Oui.

Norme du test:

  • LM 79-80 (toutes les mesures effectuées en laboratoire certifié ISO17025).

Matériaux :

  • Profil : Aluminium extrudé 6063 anodisé.
  • Diffuseur : Silicone transparent extrudé résistant aux intempéries.
  • Supports : Acier inoxydable AISI 304.
  • Boîte d’équipement : ABS injecté sans halogènes.

Finition:

  • RAL 9006, non peint. Aluminium anodisé naturel.

Fixation:

  • Support mural orientable.

Aligneur :

  • Aligneur configurable pour faciliter l’installation.

Étanchéité générale:

  • Selon EN 60598-1 et EN 60529 :
    Indice de protection de la luminaire IP66/ IP69K.

Niveau de protection contre les chocs :

  • Boîtier : IK08
  • Module LED : IK09

Installation et maintenance :

  • Accès à l’équipement dans une boîte étanche.
  • Remplacement rapide des profils LED avec connecteurs.

Poids  :

  • 24 profils LED + boîte d’équipement : 40 kg (50 mètres).

Température de fonctionnement :

  • Ta -40ºC à +50ºC.

Durée de vie:

  • L70B10 179.000h (Ta) 25ºC

Surface au vent :

  • 1,46  m² (50 metres).

Orientation :

  • Profils LED réglables en inclinaison, distance et hauteur.

Paquet lumineux réel :

  • 3.200lm
  • 45W
    (133 lm par module)
  • 71 lm/W
    0,9W/m
    Luminarire

Paquet lumière Urgences :

  • 2.700lm.

Température de couleur des LED :

  • 4 000 K (Blanc neutre, nw).

LED :

  • Intègre 2 496 LED à haute efficacité tous les 50 mètres linéaires.

Indice de reproduction chromatique (CRI):

  • CRI>80.

F.H.S:

  • 0,00%.

Classe électrique :

  • Classe I.

Protection contre les surtensions :

  • Protection contre les surtensions (1,2/50) 10 kV.
  • Courant maximal (8/20) 10kA.
  • Tension maximale (L/N-GND) 400 V.

Voltage entrée :

  • 220V/240V –  50Hz/60Hz.

Section de connexion :

  • ≤2,5mm2
  • * Sur demande ≤ 4mm2

THD Distorsion :

  • 10%.

Facteur de puissance (au plan de charge) :

  • <0,09%.

Équipements/ Régulation :

  • TLN-EM 1,5h: 1 N (L1N)
  • RD: Régable par protocole DALI (LRD)

Urgence :

  • On/Off, Urgence 1,5h.
CE
RoHS

NOUS FAÇONNONS LA LUMIÈRE

Nous ne nous contentons pas de concevoir des luminaires, nous façonnons la lumière et créons des environnements agréables pour les gens.

fotometria T-LINE

SCE7

APPLICATIONS

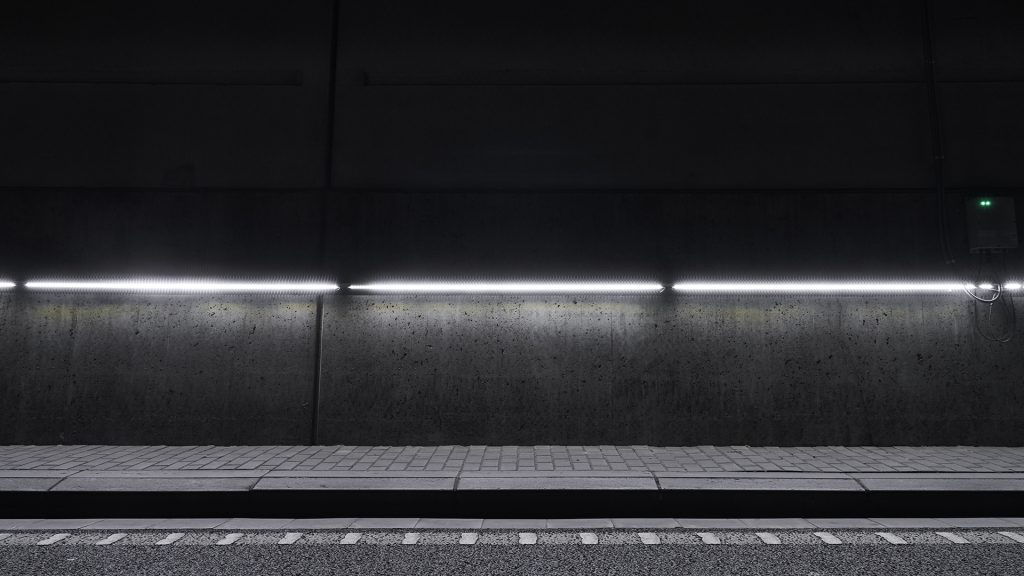

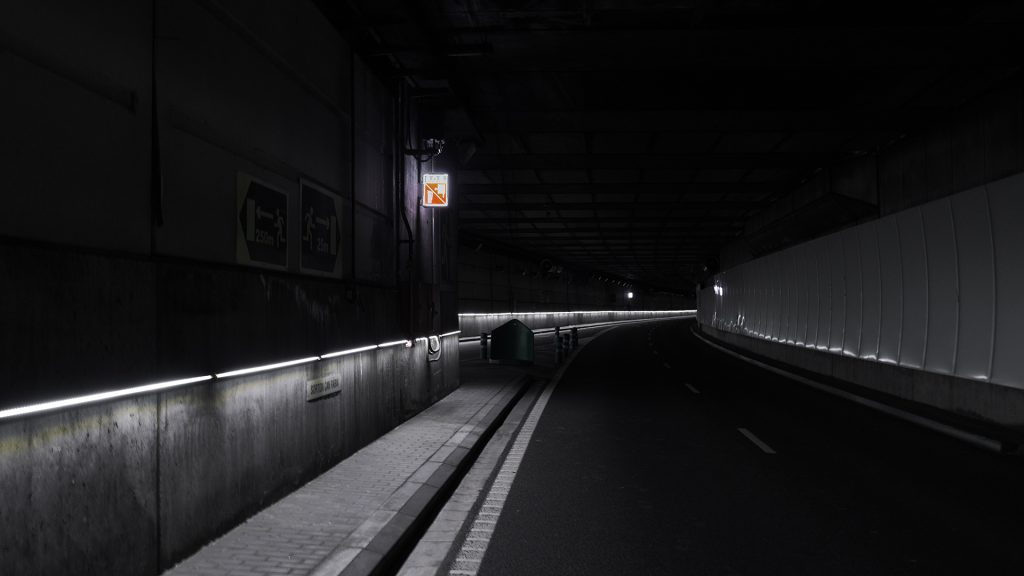

Tunnels et infastructures

Passages souterrains.
