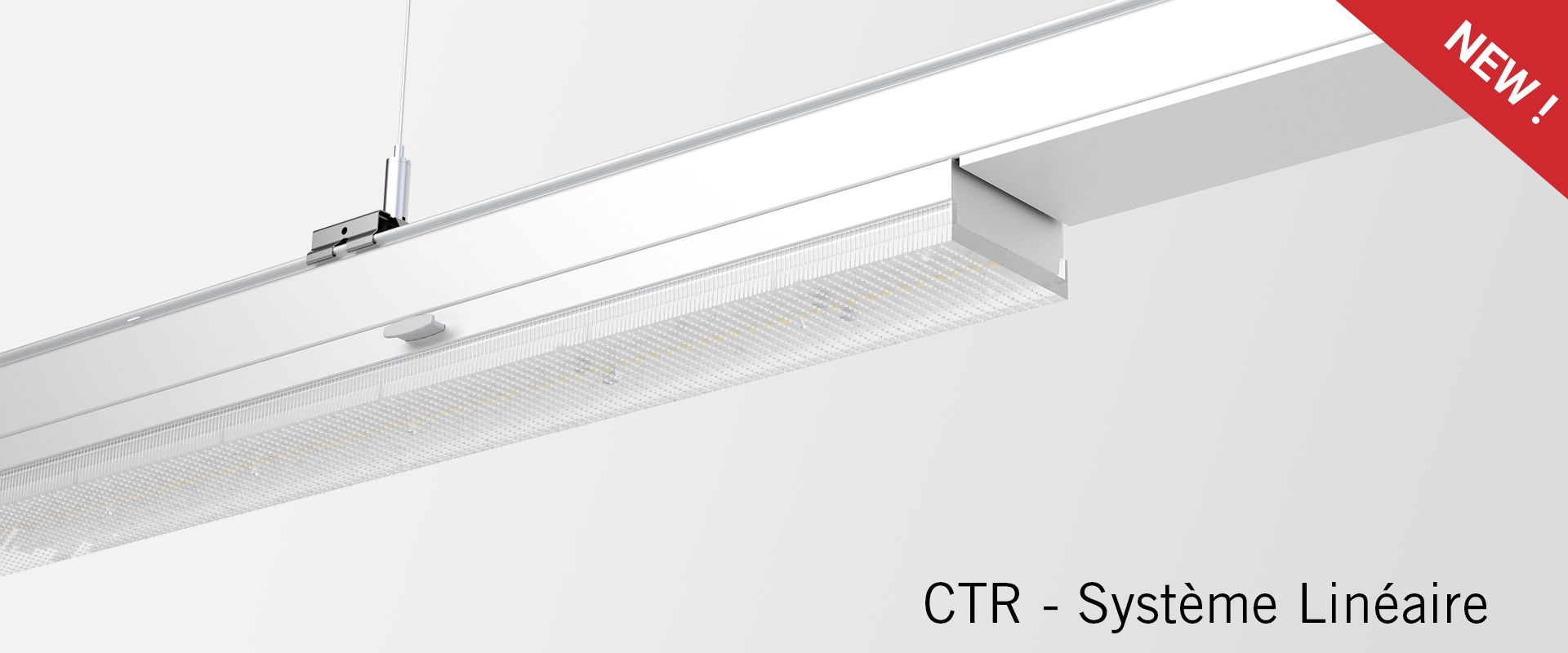

SYSTÈME LINÉAIRE

Le système linéaire Carandini consiste en un profilé en aluminium servant de rail électrique auquel des luminaires sont incorporés via un système de connecteurs.

C’est un système d’une grande flexibilité car le rail est fixe dans toute l’installation et les luminaires peuvent être couplés en tout point, éclairant efficacement et avec une grande uniformité les espaces intérieurs.

APPLICATIONS

Bâtiments Industriels

Entrepôts

Couloirs et Étagères

Zones Logistiques.

Version Système Linéaire

Système Linéaire

6 000 lm à 17 000 lm

CARACTÉRISTIQUES TECHNIQUES

Matériaux :

  • Structure monobloc en fonte d’aluminium.
  • Optiques en PMMA.
  • Visserie extérieure en acier inoxydable (AISI304).

Système de montage :

  • Le Système Linéaire consiste en un rail de support dans lequel les modules de luminaires sont couplés pour former le système d’éclairage complet.

Classe électrique :

  • Classe I.

Système de câblage :

  • Le rail intègre un câblage transversal à 7 fils d’une section de 2,5 mm2. De la même manière que les rails, les câbles sont reliés le long du système par des connecteurs électriques (sans avoir besoin d’outils).

Systèmes de fixation:

  • Fixation au plafond par suspension. Câbles disponibles de 3 à 7 m de long.
  • Il est recommandé de placer 2 fixations tous les 3 m de voie. Dans le cas d’installations très longues, 2 fixations doivent être placées tous les 3 m et une au début et à la fin de la voie.

Étanchéité générale et protection contre les chocs :

  • IP20.
    En option, il peut être fourni en version IP54 / IP65.

Poids avec équipe :

  • Voie câblée de 3 m : 4,65 Kg.
  • Luminaire de 1.445 m : 2,7 Kg.

Température de fonctionnement :

  • Ta -35ºC à + 40ºC.
    Selon la configuration du luminaire.

Vie estimée :

  • L90B50 70 000 h à 25ºC.

Performance du luminaire :

  • 6 000 lm à 17 000 lm.

Contrôle thermique LED :

  • Dissipation de la chaleur par conduction, convection et rayonnement grâce à la conception spécifique de ce luminaire, car il a été conçu spécifiquement pour la technologie LED.

Température de couleur des LED :

  • 4 000K (Blanc neutre, nw).
  • Autres températures de couleur sur demande.

Indice de rendu des couleurs (CRI) :

  • CRI>80.

LES DÉTAILS FONT LA DIFÉRENCE

Le Système Linéaire est composé d’un rail de support dans lequel les modules de luminaires sont couplés pour former le système d’éclairage complet.

El carril integra cableado transversal de 7 hilos de sección 2,5mm².

Fixation au plafond par suspension.

NOUS FAÇONNONS LA LUMIÈRE

Nous ne nous contentons pas de concevoir des luminaires, nous façonnons la lumière et créons des environnements agréables pour les gens.

CTR SWD-D 143D60L6R8 16.31.01.17

L9

CTR SWD-D 143D90L6R8 40.23.03.17

L6

CTR SWD-D 143D40L6R8 26.12.08.16

L3

DIMENSIONS
