SISTEMA LINEAL

El Sistema lineal de Carandini se compone de un perfil de aluminio que actúa de carril eléctrico al que se incorporan luminarias mediante un sistema de conectores.

Se trata de un sistema de gran flexibilidad ya que el carril se fija a lo largo de toda la instalación y las luminarias se pueden acoplar en cualquier punto del mismo, iluminando de manera eficiente y con una gran uniformidad espacios interiores.

Aplicaciones

Naves industriales

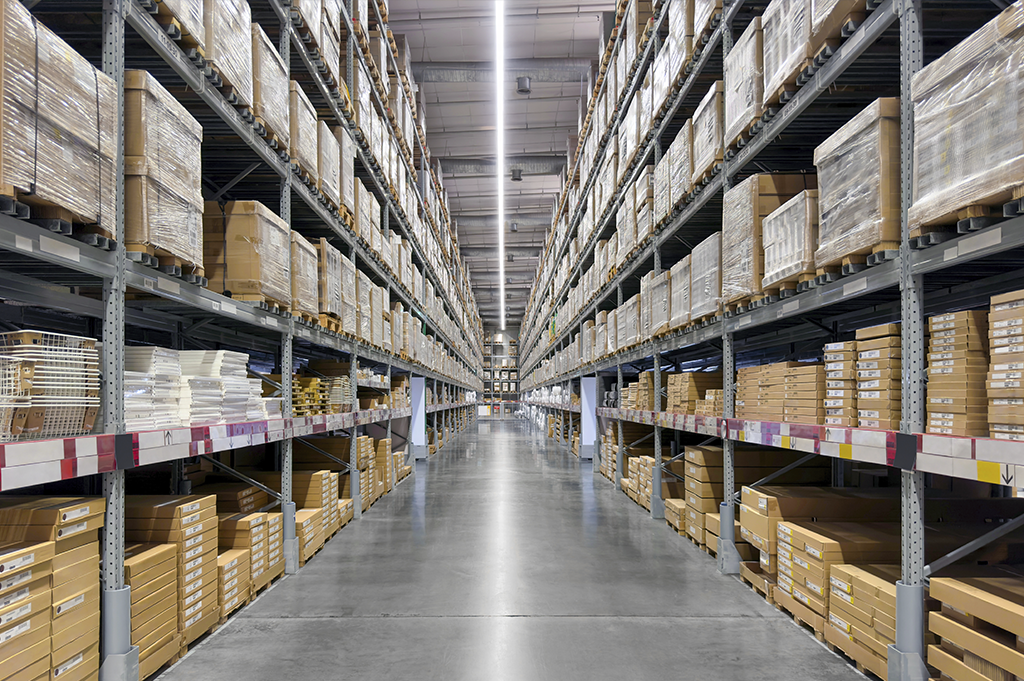

Almacenes

Pasillos y estanterías

Áreas Logísticas

Versión CTR- SISTEMA LINEAL

Sistema Lineal

6.000 lm hasta 17.000 lm

CARACTERÍSTICAS TÉCNICAS

Materiales:

  • Carril y perfil de la luminaria de extrusión de aluminio color gris plata.
  • Ópticas de polimetilmetracrilato PMMA.
  • Tornillería exterior de acero inoxidable (AISI304).

Sistema de montaje:

El Sistema lineal se compone de un carril de soporte en el que se acoplan los módulos de luminaria para formar el sistema completo de alumbrado.

Clase eléctrica:

  • Clase I.

Sistema de cableado :

  • El carril integra cableado transversal de 7 hilos de sección 2,5 mm². De la misma manera que los carriles, los cables se van uniendo a lo largo del sistema mediante conectores eléctricos (sin necesidad de utilizar herramientas).

Sistemas de fijación :

  • Fijación a techo por suspensión. Cables disponibles de 3 a 7 m de longitud.
  • Se recomienda colocar 2 fijaciones cada 3 m de carril. En el caso de ser instalaciones muy largas se deberán colocar 2 fijaciones cada 3 m y una al inicio y al final del carril.

Estanquidad general y protección contra impactos:

  • IP20.
    Opcionalmente se puede suministrar en versión IP54 / IP65.

Peso con equipo:

  • Carril cableado de 3 m: 4,65 Kg.
  • Luminaria de 1,445 m: 2,7 Kg.

Temperatura de funcionamiento:

  • Ta -35ºC a + 40ºC.
    Según configuración de la luminaria.

Vida estimada:

  • L90B50 70.000 h a 25ºC.

Rendimiento de la luminaria:

  • 6.000 lm hasta 17.000 lm.

Control térmico LED:

  • Disipación del calor por conducción, convección y radiación a través del diseño específico para esta luminaria, ya que ha sido diseñada específicamente para la tecnología LED.

Temperatura de color del LED:

  • 4.000K (Blanco Neutro, nw).
  • Otras temperaturas de color, consultar.

Índice de reproducción cromática (CRI):

  • CRI>80.

LOS DETALLES MARCAN LA DIFERENCIA

El Sistema lineal se compone de un carril de soporte en el que se acoplan los módulos de luminaria para formar el sistema completo de alumbrado.

El carril integra cableado transversal de 7 hilos de sección 2,5mm2.

Fijación a techo por suspensión.

DAMOS FORMA A LA LUZ

No solo diseñamos luminarias, damos forma a la luz y creamos ambientes agradables para las personas.

CTR SWD-D 143D60L6R8 16.31.01.17

L9

CTR SWD-D 143D90L6R8 40.23.03.17

L6

CTR SWD-D 143D40L6R8 26.12.08.16

L3

DIMENSIONES
