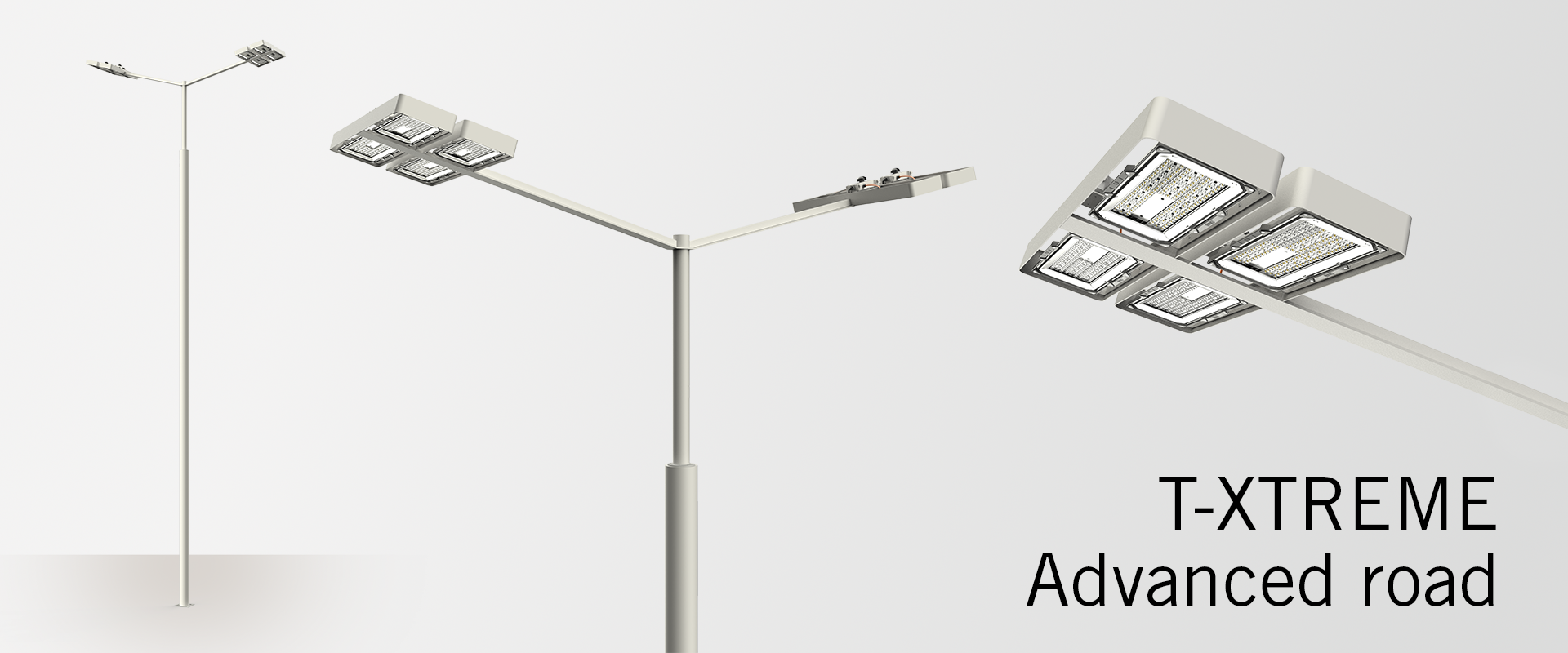

T- XTREME Advanced road es una solución personalizada diseñada para aplicaciones en autopistas, carreteras, calles y grandes áreas.
Combina una estética moderna con tecnología LED de alto rendimiento para ofrecer una iluminación de infraestructuras segura, eficiente y sostenible. Su integración en la columna da lugar a una solución única, funcional y perfectamente adaptada a la aplicación, que permite el mantenimiento desde la parte inferior. Además, destaca por su preparación para el futuro mediante Zhaga D4i.
Versiones de T-XTREME Advanced road

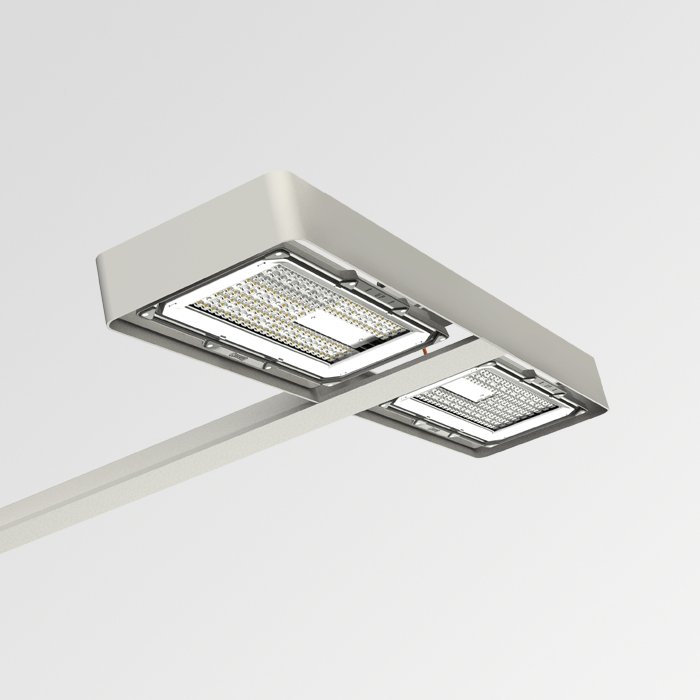

1 luminaria
21.000lm – 42.000lm
(173W – 335W)

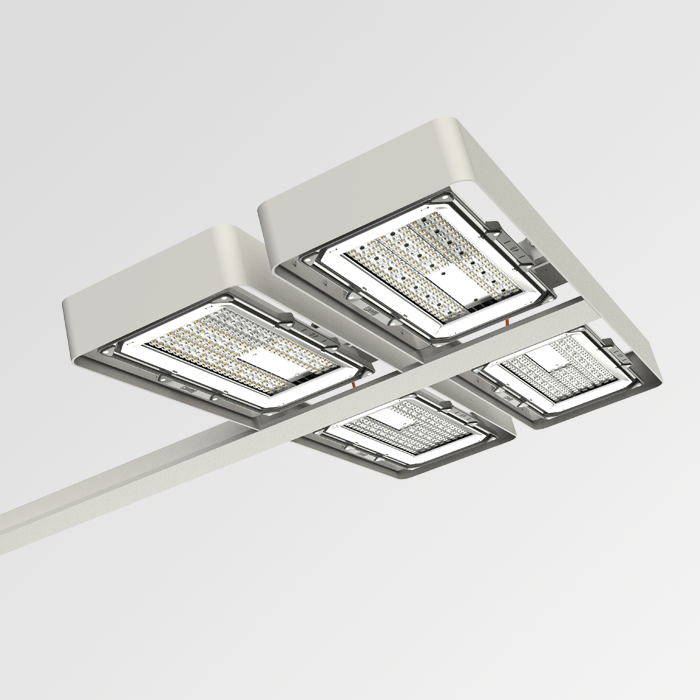

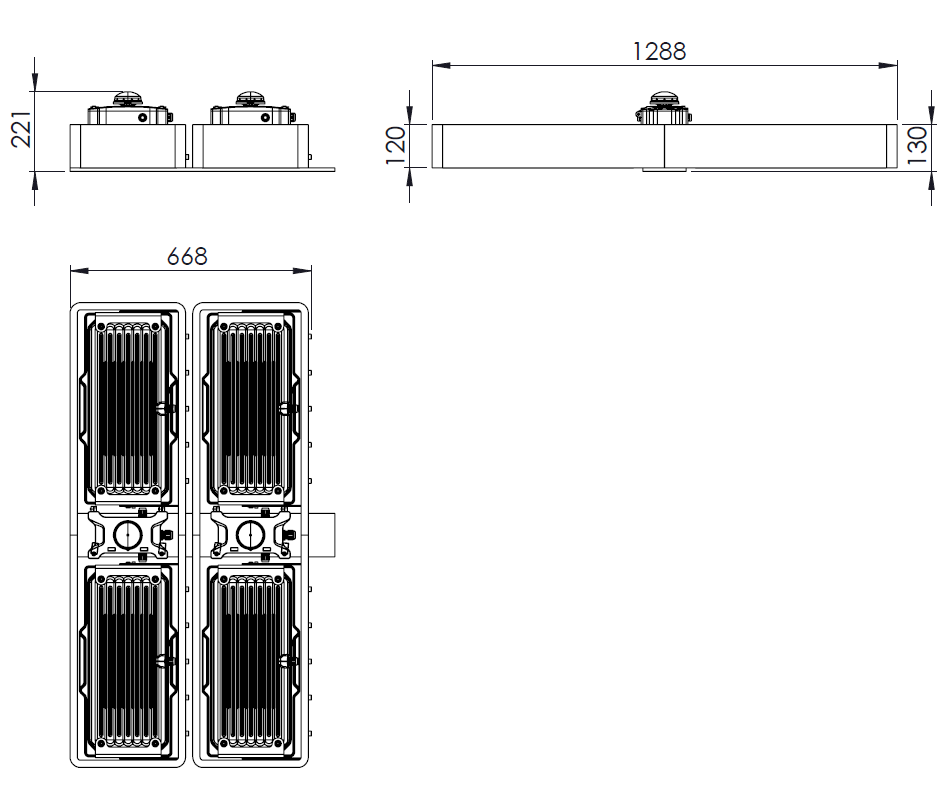

2 luminarias
42.000lm – 84.000lm
(335W – 670W)
CARACTERÍSTICAS TÉCNICAS
- Características Generales
- Información General
- Características Lumínicas
- Características Eléctricas
- Regulación y Control
Materiales:
- Armadura: Fundición inyectada de aluminio EN AC 44100 con bajo contenido de cobre <0,15.
- Cierre: Vidrio plano templado de alta transmitancia, de 5mm de espesor.
- Soportes: Soportes de acero pintado con tratamiento anticorrosión.
- Ópticas: Lentes acrílicas diseñadas especialmente para LEDs de PMMA.
- Tornillería exterior: Acero Inoxidable (AISI 316)
Acabado:
- Pintura en polvo de poliéster gris ágata RAL 7038 texturado (7038T).
Tipo de acabado:
- Recubrimiento de polvo de poliéster con resistencia a la corrosión marina.
Estanqueidad general:
Según EN 60598-1 y EN 60529: Grado de estanqueidad de la luminaria IP66 . Grado de estanqueidad de ZBOX IP66 .
Grado de protección contra impactos:
- IK10 (EN 62262).
Temperatura de funcionamiento:
- Ta -40°C a +50°CSegún la configuración de la luminaria
Vida útil:
- L90B10 100.000h a Ta 25ºC.
Mantenimiento e instalación:
- Mantenimiento sencillo: drivers fijados en una bandeja portaequipos en la base de la columna. Fácil sustitución si es necesario.
- Diseño personalizado en función de la columna según el proyecto. Ver instrucciones de instalación.
Orientación:
- Inclinación (cada 5° ± 20°).
Peso:
- 1 luminaria: 23 kg aprox. (sin driver)
- 2 luminarias: 46 kg aprox. (sin driver)
Sostenibilidad:
- Valorización: 95%
- Huella de carbono máxima por uso: 0.042476 kg kW/h de CO2.
Paquete lumínico real:
- 1 luminaria: 21.000lm – 42.000lm (173W – 335W)
- 2 luminarias: 42.000lm – 84.000lm (335W – 670W)
>120 lm /W luminaria
LEDs:
- 1 luminaria: 192/224 (8 PCB), 280 (10 PCB), 192 (12 PCB)
- 2 luminarias: 384/448 (16 PCB), 560 (20 PCB), 384 (24 PCB)
Temperatura de color del LED:
- 2.200K (Blanco Cálido , ww).
Otras temperaturas de color, a consultar.
ULOR:
- 0,00 – 0,02%
Control térmico LED :
- Disipación de la temperatura por los 3 principios de transferencia de calor; conducción, convección y radiación, a través de la modularidad del diseño y las aletas de disipación de la armadura
Clase eléctrica:
- Clase I (AC120-277V driver)
Voltaje de entrada:
- 120 V- 277 V / 50 Hz – 60 Hz
Factor de potencia:
- > 0,9.
Equipo:
- Smart Ready D4i.
Base de conexión:
- Base ZHAGA 4 pines superior con tapa
Cables:
- Cable de alimentación estándar desde la caja de equipo independiente hasta el módulo LED : 9-18m Flexible 0,6/1 kV control cable. Basado en : IEC 60502-1
LOS DETALLES MARCAN LA DIFERENCIA

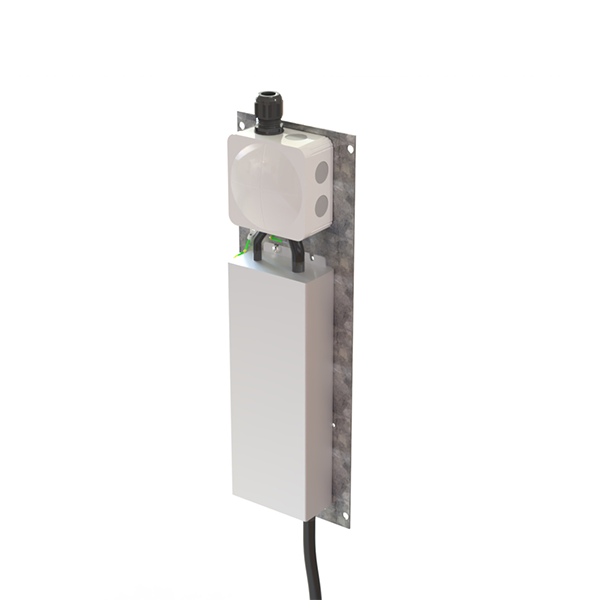

Todos los drivers están montados en la bandeja portaequipos.

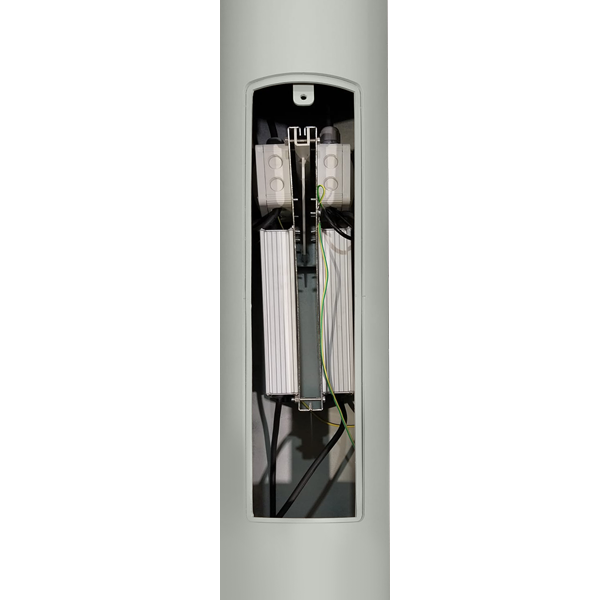

Mantenimiento sencillo a través de la puerta de registro de la columna

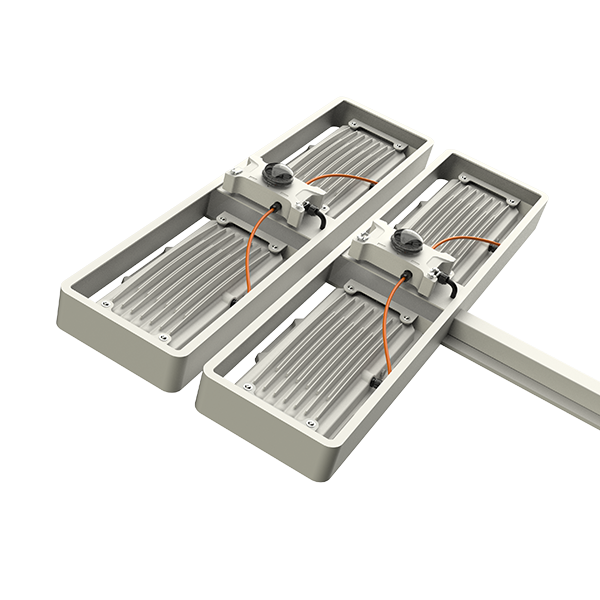

Nodo de comunicación Zhaga para gestión inteligente de la luminaria.
DAMOS FORMA A LA LUZ
No solo diseñamos luminarias, damos forma a la luz y creamos ambientes agradables para las personas.
SCA1
SCE6
SME2
SME3
SME4
SMM1
AME5
AMM6
AMA4
ACE3
ACE4
ALA3
ACM4
ACA2
ALM2

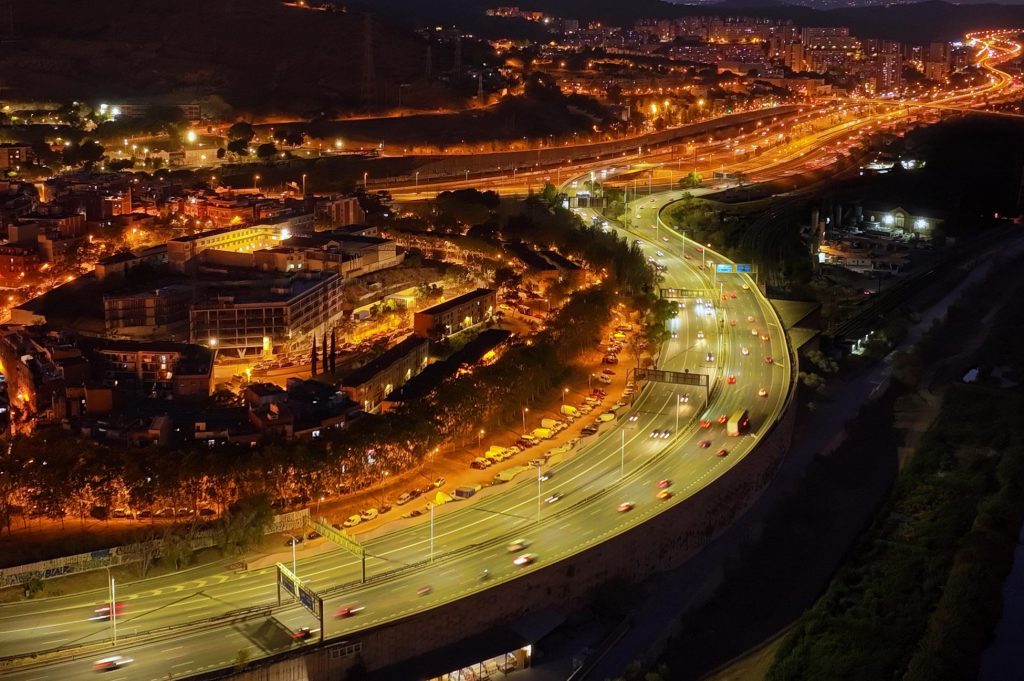

Aplicaciones
Calles
vías principales o secundarias
Autopistas y autovías
Aparcamientos
