En la imagen superior se muestra la solución T-LINE con un funcionamiento normal del túnel, donde el alumbrado principal está encendido.
La nueva solución de emergencia T-LINE, lanzada el pasado mes de marzo, ya está en funcionamiento en Barcelona. Esta innovadora tecnología ha sido implementada con éxito en el túnel Miramar, una infraestructura de 135 metros de longitud que conecta la plaza Carles Ibáñez con la carretera de Miramar. El túnel dispone de dos carriles (uno por sentido) y una velocidad máxima de circulación de 30 km/h.
El objetivo del Ayuntamiento de Barcelona era actualizar el alumbrado de evacuación para cumplir con la normativa actual ya que el sistema anterior, basado en un modelo punto a punto, era ineficiente y no cumplía con los requisitos del Real Decreto Español RD 635/2006 y la norma UNE EN 60598-2-22 para luminarias de emergencia.
Después de evaluar varias opciones, el Ayuntamiento de Barcelona apostó por la nueva luminaria T-LINE de Carandini, un sistema de alumbrado lineal que no solo cumple con todos los requisitos exigidos por la normativa española, que establece una altura máxima de 1,50 m y un nivel mínimo de 10 lux en toda la vía de evacuación, sino que también proporciona un efecto guiado, mejorando la seguridad y la experiencia de conducción al eliminar el indeseado parpadeo de los sistemas tradicionales punto a punto.

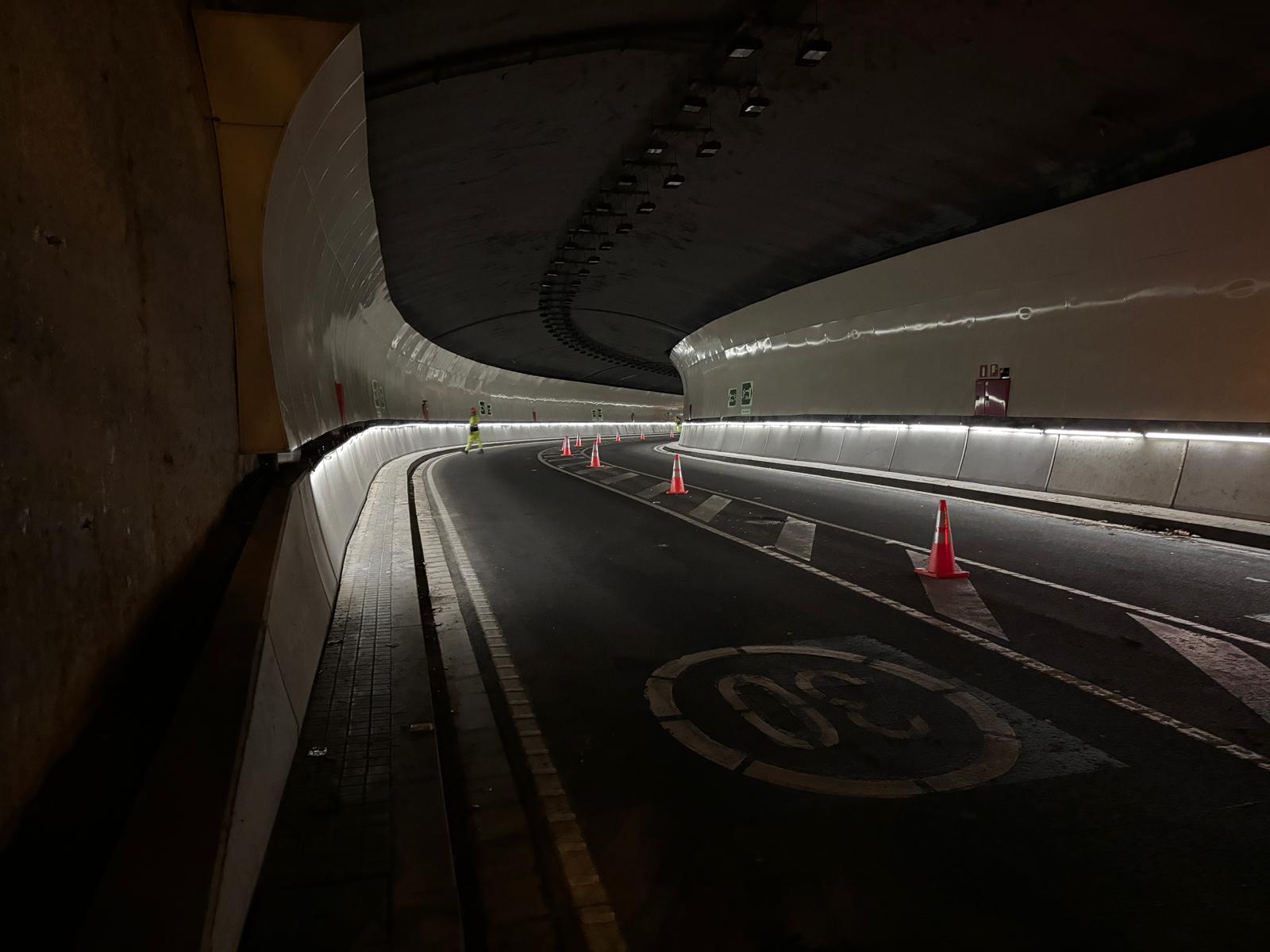

En la imagen superior se muestra la solución T-LINE en modo de emergencia, donde el alumbrado principal está apagado, y únicamente permanece activo el sistema de iluminación de evacuación.
LA SOLUCIÓN LINEAL DE EMERGENCIA MÁS ROBUSTA DEL MERCADO PARA TÚNELES MÁS SEGUROS
T-LINE es una solución innovadora diseñada en Barcelona por nuestro equipo de ingenieros. A diferencia de otras soluciones lineales de emergencia existentes en el mercado, destaca por la calidad superior de sus materiales y su notable robustez. Está fabricada con un perfil cerrado de aluminio con tratamiento anticorrosión en vez de policarbonato plástico y su diseño proporciona luz continua sin sombras ni deslumbramiento. Además, suprime el molesto efecto «flicker», un problema común en sistemas de emergencia punto a punto.
Al no utilizar vidrio ni difusores, elimina el riesgo de fragmentación y accidentes en la carretera, aumentando la seguridad de cualquier tipo de túnel.
La luminaria está formada por 24 módulos interconectables que crean una tira LED lineal de 50 metros. Este diseño reduce el consumo energético hasta un 70% en comparación con sistemas convencionales y optimiza los costos de instalación y mantenimiento, ya que solo necesita líneas eléctricas cada 50 metros. Además, no utiliza adhesivos ni clipajes, y las fijaciones incorporadas son de alta resistencia y totalmente ajustables, lo que garantiza una instalación sencilla y adaptable a todo tipo de túneles.
En la imagen superior se muestra la solución T-LINE con un funcionamiento normal del túnel, donde el alumbrado principal está encendido.
T-LINE: MENOS PUNTOS DE LUZ, MEJORES RESULTADOS
T-LINE es una solución innovadora que permite cambiar componentes, como la tira LED, sin necesidad de reemplazar toda la luminaria, lo que contribuye a reducir los residuos y fomenta la economía circular. Esta tecnología es hasta un 80% más sostenible que otras soluciones de emergencia, ya que requiere menos baterías, logrando una iluminación más eficiente y respetuosa con el medio ambiente.
A diferencia de otras soluciones lineales, el LED está oculto y cuenta con un diseño apantallado que elimina las molestias visuales para los usuarios de la vía. Además, el módulo LED está alojado dentro de un perfil de aluminio, lo que lo hace inmune a vibraciones y cambios de temperatura. Su avanzada tecnología LED asegura un consumo mínimo de energía, con potencia y flujo lumínico optimizados. La batería de emergencia proporciona 90 minutos de autonomía.
Detalle de la solución lineal T-LINE en modo emergencia.
UN ALUMBRADO ALTAMENTE SEGURO Y CONFORTABLE PREPARADO PARA EL FUTURO
La nueva iluminación LED instalada en el túnel de Miramar ha mejorado significativamente la seguridad, cumpliendo con la normativa vigente y proporcionando un mayor confort visual tanto a peatones como a conductores. La incorporación del efecto guiado refuerza la seguridad al facilitar la orientación en situaciones de evacuación. Además, la instalación es más eficiente y sostenible, y está diseñada para integrarse fácilmente con cualquier sistema de control, lo que permite gestionar su funcionamiento de manera automática. Al incorporar DALI 2, facilita el mantenimiento preventivo al monitorear las horas de funcionamiento.
T-LINE
T-LINE es una solución lineal de iluminación de emergencia diseñada en Barcelona para mejorar la seguridad en túneles. Su sistema de luz continua garantiza uniformidades cercanas al 100%. Menor fatiga visual sin efecto flicker. Fabricado con perfil de aluminio anticorrosión para aumentar su vida útil y reciclabilidad. Efecto guiado que mejora la experiencia de conducción y evacuación.
